CS1000 Serie
Puerta Corredera Automática
PUERTA CORREDIZA AUTOMÁTICA
Con más de 10 años de experiencia en el desarrollo, fabricación y producción de sistemas de puertas automáticas, TRONCO desarrolla y fabrica de forma independiente una amplia gama de productos para puertas automáticas, diseñados en función de las necesidades del usuario y con un firme compromiso con la seguridad.

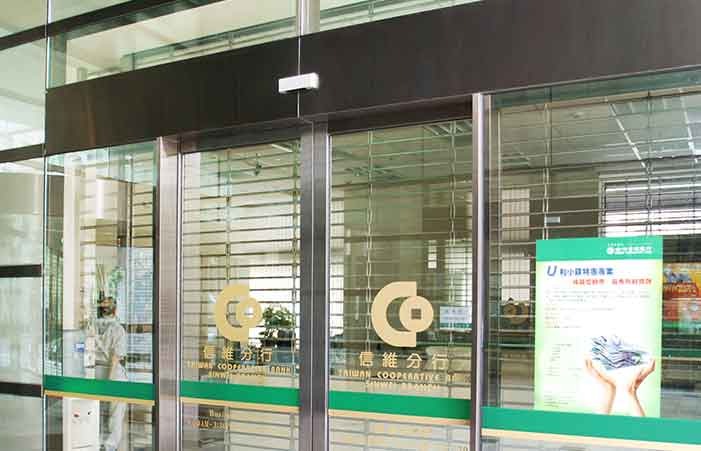

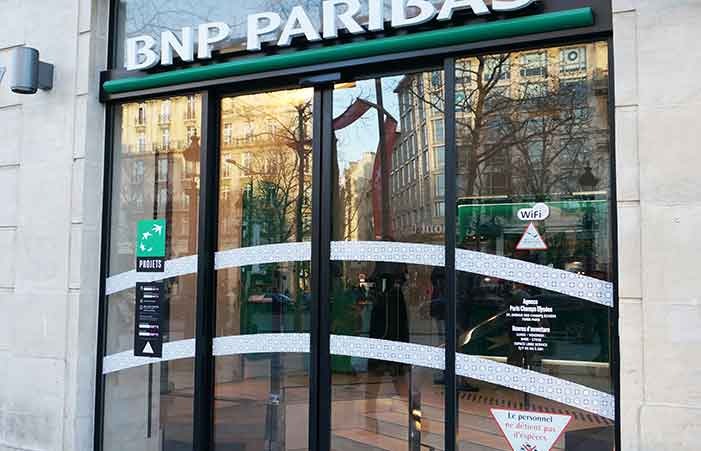

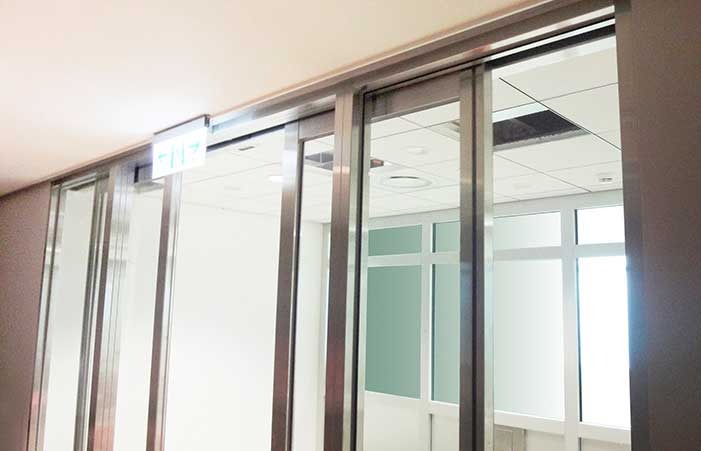

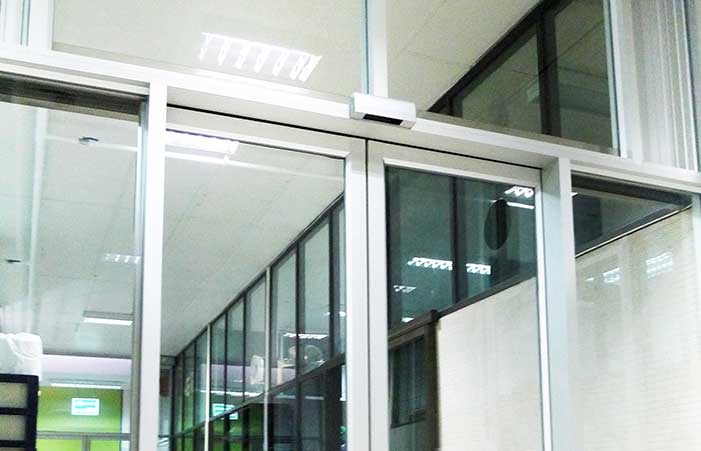

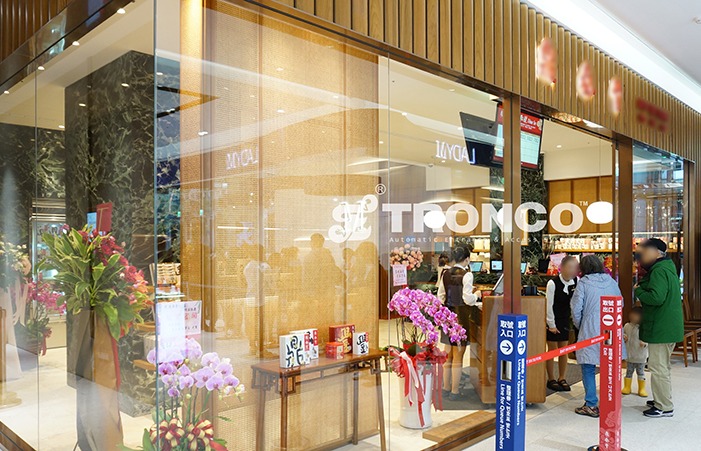

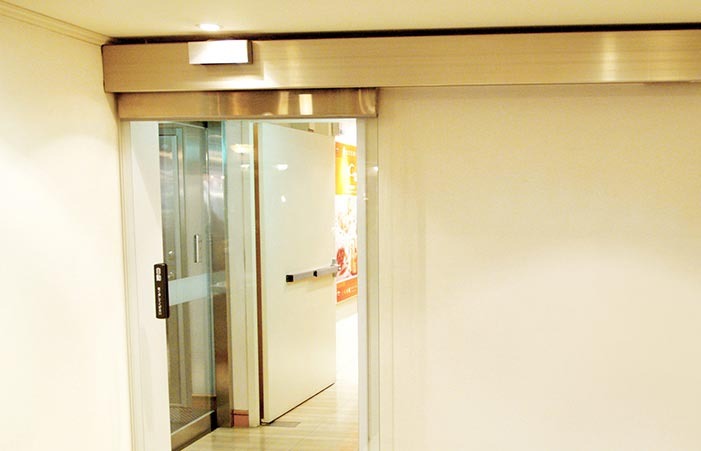

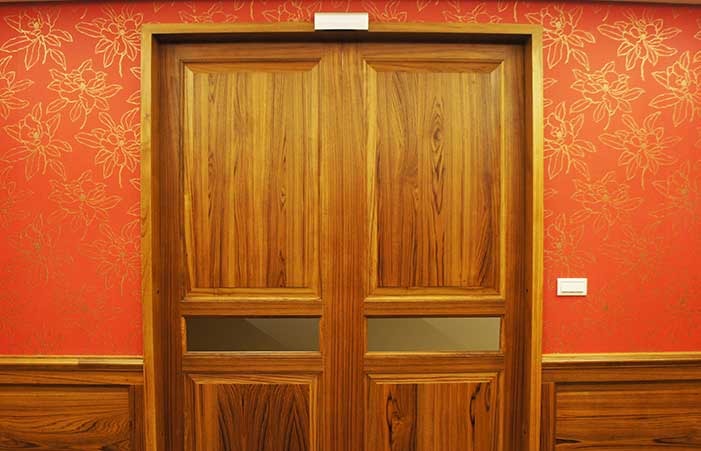

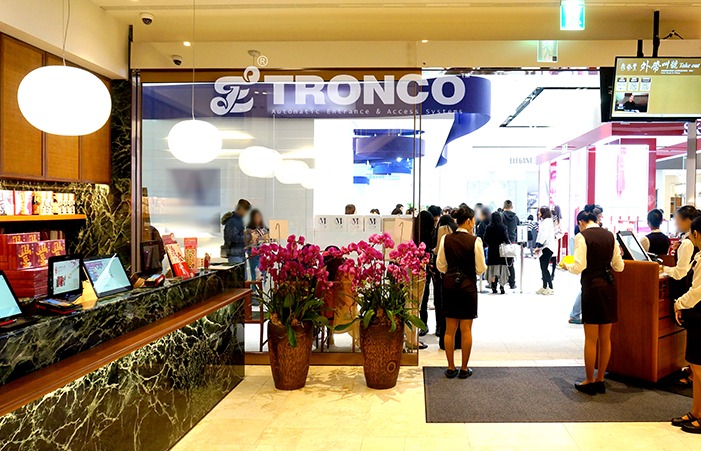

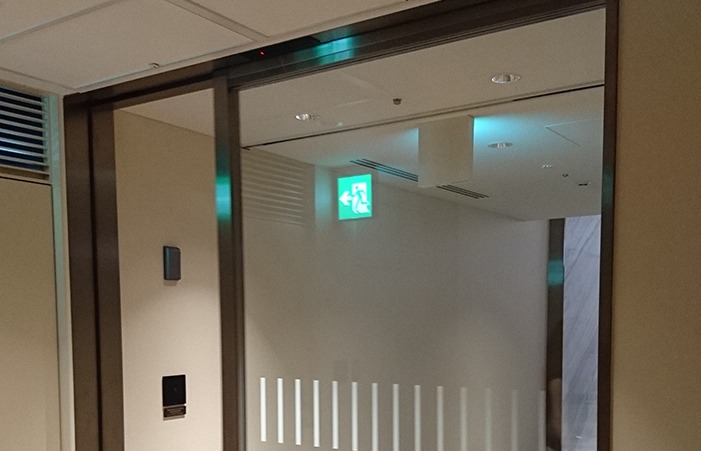

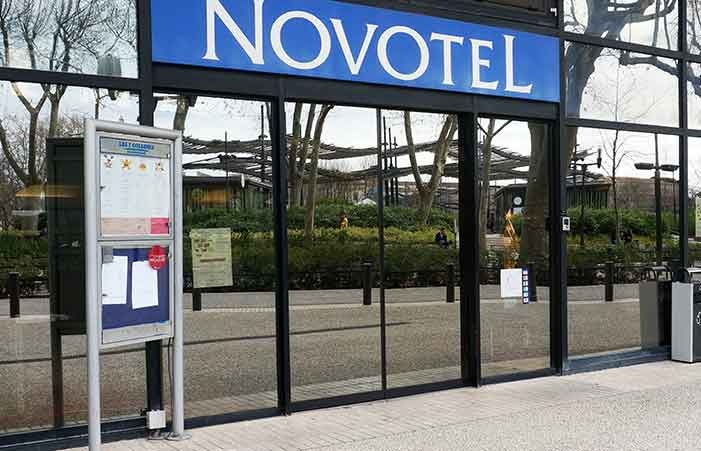

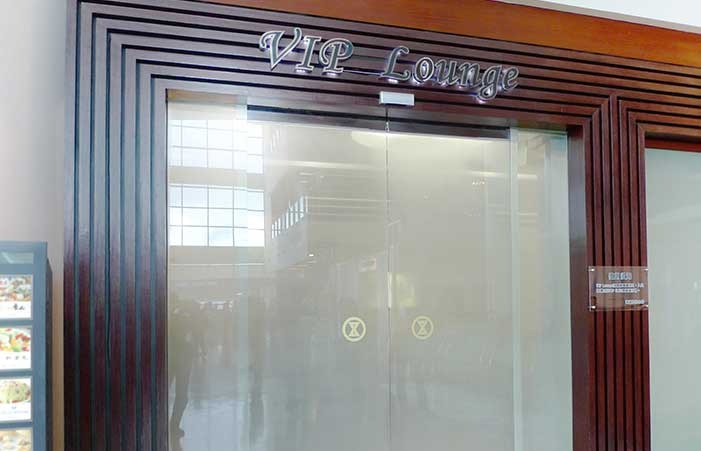

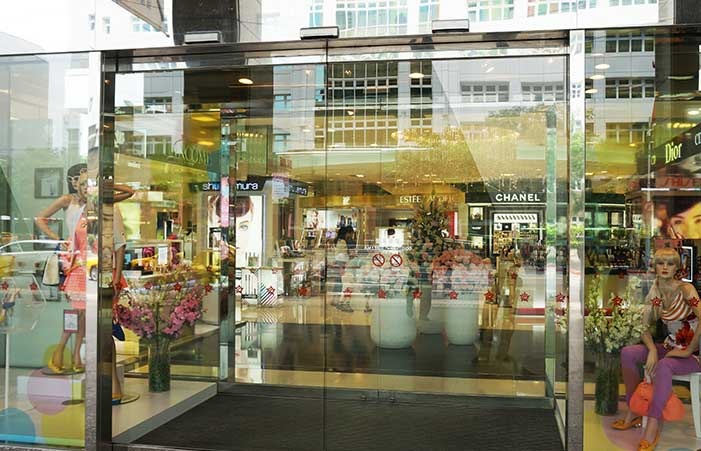

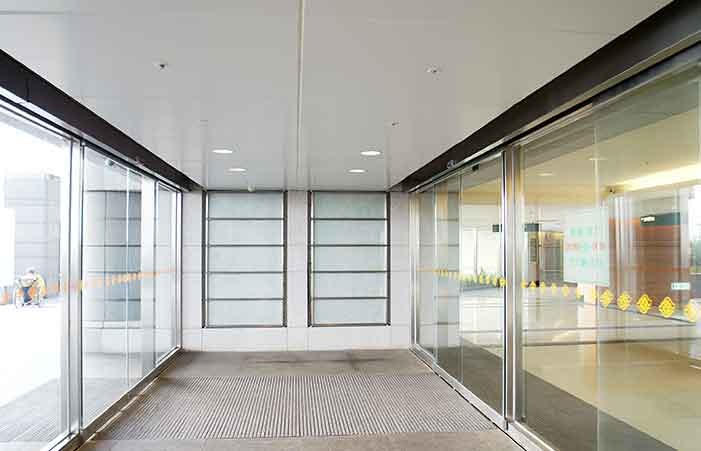

El sistema de puerta corredera automática CS1000 se utiliza ampliamente en puertas de garaje, puertas hospitalarias con protección contra radiación, puertas de almacenes, instalaciones industriales de alta tecnología, espacios accesibles, puertas de seguridad, edificios comerciales, centros comerciales, embarcaciones y muchas otras aplicaciones.
El sistema CS1000 permite ajustar múltiples parámetros de funcionamiento de la puerta, incluyendo la velocidad de apertura y cierre, la fuerza de inversión durante la apertura y el cierre, la distancia de recorrido, la sensibilidad de detección de obstáculos, el tiempo de espera antes del cierre y la suavidad de la transición entre velocidades altas y bajas. Todos estos parámetros se configuran mediante un controlador inteligente con microprocesador.
Además, el controlador incorpora funciones de seguridad, como protección anticolisión y cierre rápido de emergencia con bloqueo de la puerta, proporcionando una protección integral para el usuario y garantizando un funcionamiento seguro y fiable del sistema.
CORE ADVANTAGES
Ventajas Principales del Producto
Ventajas Principales del Producto

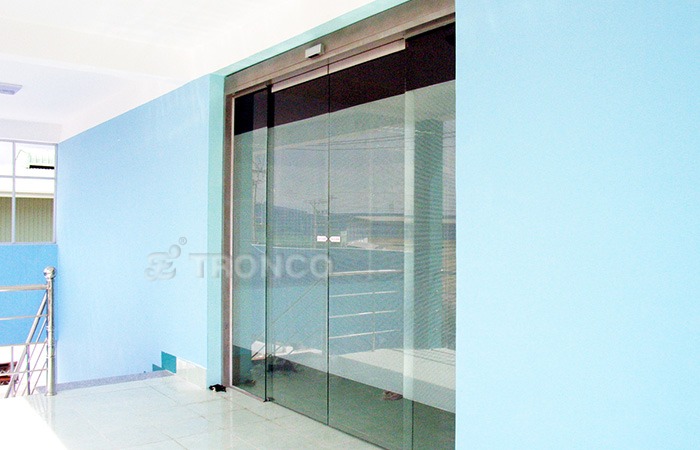

Sistema Inteligente Multifuncional Estable con Alta Capacidad de Expansión y Compatibilidad
El controlador inteligente por microprocesador CS1000 incorpora funciones de autodiagnóstico, protección, análisis inteligente y ajuste automático. El sistema determina automáticamente el modo de funcionamiento más adecuado para garantizar un rendimiento estable y una operación fiable. En situaciones de emergencia, también puede desempeñar un papel eficaz para facilitar una evacuación segura.
Además, el CS1000 ofrece una excelente flexibilidad y capacidad de expansión. Los usuarios pueden integrar diferentes sensores, cerraduras eléctricas, sistemas de control de acceso y otros dispositivos periféricos según sus necesidades específicas, proporcionando una solución con una elevada compatibilidad y gran facilidad de ampliación.
Todos los componentes del sistema están diseñados con una arquitectura modular. El controlador incorpora una pantalla LED que permite supervisar visualmente el estado del sistema, facilitando las tareas de instalación, inspección y mantenimiento. Desde el diseño funcional y la versatilidad de sus aplicaciones hasta la facilidad de instalación, cada detalle ha sido desarrollado pensando en el usuario.

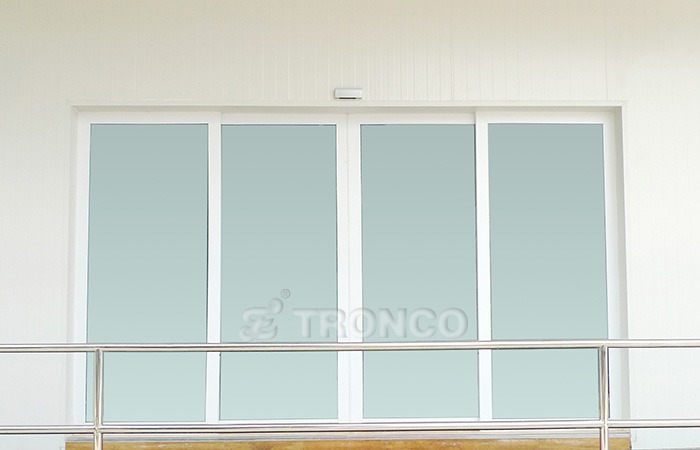

Bajo Consumo Energético y Respeto por el Medio Ambiente
El sistema incorpora el motor de corriente continua sin escobillas (DC Brushless) de alta eficiencia desarrollado por TRONCO. Gracias a su diseño electrónico especializado, se reducen las pérdidas innecesarias durante la conversión de energía, disminuyendo significativamente el consumo eléctrico sin comprometer el rendimiento.
El consumo eléctrico mensual equivale aproximadamente al coste de una sola bebida embotellada, haciendo posible disfrutar de un funcionamiento eficiente, ecológico y económico.
Calidad y Seguridad Respaldadas por Certificaciones Internacionales
Además de ofrecer una excelente experiencia de uso, TRONCO mantiene un firme compromiso con la seguridad del usuario. El sistema cuenta con la certificación del Sistema de Gestión de Calidad ISO 9001:2008 de TÜV Rheinland Alemania y la certificación CE. Respaldado por más de 25 años de experiencia en la fabricación e instalación de puertas automáticas, TRONCO ofrece productos fiables, seguros y de alta calidad.

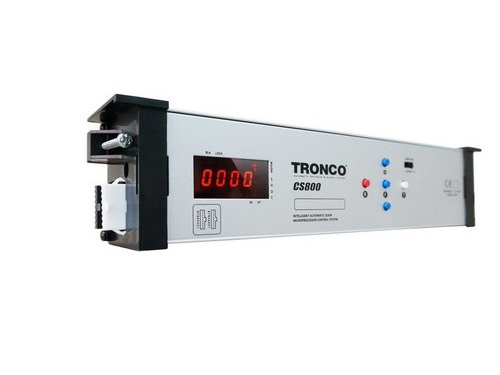

Controlador Inteligente por Microprocesador
Admite una entrada de alimentación universal de AC 90V–240V y proporciona salidas de DC 12V y DC 24V para alimentar dispositivos periféricos. Incorpora funciones de autoprotección, autodiagnóstico, análisis inteligente y procesamiento lógico que optimizan automáticamente el modo de funcionamiento para mantener la estabilidad del sistema y prolongar su vida útil. Durante el funcionamiento, la pantalla LED muestra en tiempo real el estado de la hoja de la puerta y las señales correspondientes del sistema.

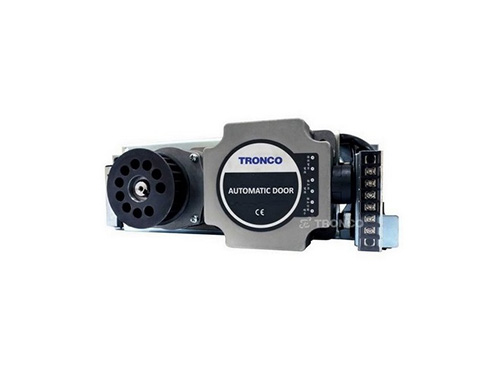

Motor Servo DC Sin Escobillas
El motor de alta eficiencia utiliza un circuito electrónico especialmente diseñado para minimizar la generación de calor, permitiendo un funcionamiento continuo sin sobrecalentamiento. En combinación con una correa dentada sincronizada, proporciona una transmisión precisa y sin deslizamientos, además de incorporar protección contra sobrecargas y función de restablecimiento automático.
Módulo Multifuncional de Expansión
El sistema ofrece múltiples interfaces de señal, incluyendo alimentación DC 12V / 24V, señal de apertura de puerta, barrera fotoeléctrica de seguridad, apertura de emergencia, parada de emergencia, cierre y bloqueo, así como alimentación para cerraduras eléctricas. Su diseño modular con cableado centralizado permite una instalación más rápida, un cableado ordenado y un mantenimiento más eficiente.
Carcasa de Aleación de Aluminio
- Fabricada en aleación de aluminio de alta resistencia con estructura integrada, ofreciendo una excelente resistencia mecánica, resistencia al desgaste y una larga vida útil.
- Diseño reforzado de la carcasa, sometido a pruebas de resistencia a la carga y con diseño patentado.
- El exclusivo diseño de ranura guía en forma de V mantiene los tornillos firmemente sujetos, evitando el deslizamiento durante la instalación.
- Compatible con las carcasas utilizadas por otras marcas de puertas automáticas disponibles en el mercado.

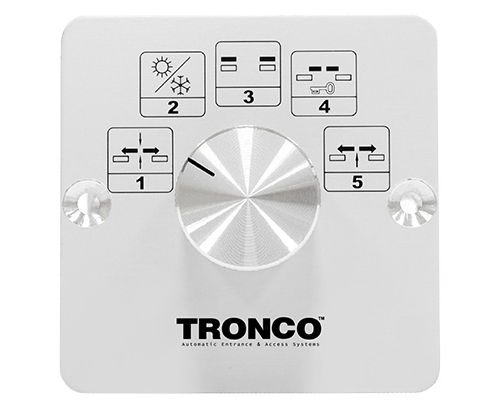

Selector de Modo CS-PS52 / CS-PS53 (Opcional)
Selector giratorio de cinco posiciones con un diseño elegante. Dimensiones: 70 mm × 70 mm
Modo Normal
Permite el acceso en ambos sentidos para el uso diario.
Modo de Apertura Parcial
La puerta se abre hasta el ancho de apertura preestablecido.
Modo Siempre Abierto
Mantiene la puerta en posición abierta.
Modo Cerrar y Bloquear
La puerta se cierra y bloquea inmediatamente.
Modo de Paso Unidireccional
Permite el paso únicamente en una dirección mediante activación por sensor.
La serie CS1000 ha sido diseñada pensando en el usuario desde todos los aspectos, incluyendo el diseño funcional, las aplicaciones específicas y la facilidad de instalación.
ESPECIFICACIONES
// Especificaciones
CS1000-L1
CS1000-L2
CS1000-L3
CS1000-L4
CS1000-L5
Peso de la hoja
100 kg × 1 (Una hoja) / 90 kg × 2 (Dos hojas)
Dimensiones de la puerta
(Máx.) W: 5000 mm ↓, H: 3500 mm ↓
(Mín.) W: 450 mm ↑, H: Según el diseño
(Mín.) W: 450 mm ↑, H: Según el diseño
*Para dimensiones especiales, póngase en contacto con el fabricante.
Control del recorrido
400–12000 mm (El ancho de entrada puede duplicarse en puertas bipartidas.)
Velocidad de apertura / cierre
150–650 mm/s (Ajustable)
Tiempo de retardo de cierre
1–60 s (Ajustable)
Alimentación eléctrica
AC 90–250 V (50/60 Hz)
Consumo de potencia
75 W / 100 W (Peak)
Salida de corriente continua
DC 12 V / 1.5 A, DC 24 V / 1 A
Grado de protección / Temperatura de funcionamiento
IP20 / -20°C a +45°C
Dimensiones de la carcasa
Altura 155 mm × Profundidad 112 mm
Peso de la hoja
200 kg × 1 / 180 kg × 2
Dimensiones de la puerta
(Máx.) W: 5000 mm ↓, H: 3500 mm ↓
(Mín.) W: 450 mm ↑, H: Según el diseño
(Mín.) W: 450 mm ↑, H: Según el diseño
*Para dimensiones especiales, póngase en contacto con el fabricante.
Control del recorrido
400–12000 mm
Velocidad de apertura / cierre
150–650 mm/s (Ajustable)
Tiempo de retardo de cierre
1–60 s (Ajustable)
Alimentación eléctrica
AC 90–250 V (50/60 Hz)
Consumo de potencia
75 W / 100 W (Peak)
Salida de corriente continua
DC 12 V / 1.5 A, DC 24 V / 1 A
Grado de protección / Temperatura de funcionamiento
IP20 / -20°C a +45°C
Dimensiones de la carcasa
Altura 155 mm × Profundidad 112 mm
Peso de la hoja
350 kg × 1 / 300 kg × 2
Dimensiones de la puerta
(Máx.) W: 5000 mm ↓, H: 3500 mm ↓
(Mín.) W: 450 mm ↑, H: Según el diseño
(Mín.) W: 450 mm ↑, H: Según el diseño
Control del recorrido
400–12000 mm
Velocidad de apertura / cierre
150–450 mm/s (Ajustable)
Tiempo de retardo de cierre
1–60 s (Ajustable)
Alimentación eléctrica
AC 90–250 V (50/60 Hz)
Consumo de potencia
250 W
Salida de corriente continua
DC 12 V / 1.5 A, DC 24 V / 1 A
Grado de protección / Temperatura de funcionamiento
IP20 / -20°C a +45°C
Dimensiones de la carcasa
Altura 220 mm × Profundidad 112 mm
Peso de la hoja
600 kg × 1 / 500 kg × 2
Dimensiones de la puerta
Consulte al fabricante sobre las dimensiones de la puerta antes de la producción e instalación.
Control del recorrido
400–12000 mm
Velocidad de apertura / cierre
150–450 mm/s (Ajustable)
Tiempo de retardo de cierre
1–60 s (Ajustable)
Alimentación eléctrica
AC 90–250 V (50/60 Hz)
Consumo de potencia
250 W
Salida de corriente continua
DC 12 V / 1.5 A, DC 24 V / 1 A
Grado de protección / Temperatura de funcionamiento
IP20 / -20°C a +45°C
Dimensiones de la carcasa
Altura 220 mm × Profundidad 112 mm
Peso de la hoja
990 kg × 1 / 750 kg × 2
Dimensiones de la puerta
Consulte al fabricante sobre las dimensiones de la puerta antes de la producción e instalación.
Control del recorrido
400–12000 mm
Velocidad de apertura / cierre
150–450 mm/s (Ajustable)
Tiempo de retardo de cierre
1–60 s (Ajustable)
Alimentación eléctrica
AC 90–250 V (50/60 Hz)
Consumo de potencia
250 W
Salida de corriente continua
DC 12 V / 1.5 A, DC 24 V / 1 A
Grado de protección / Temperatura de funcionamiento
IP20 / -20°C a +45°C
Dimensiones de la carcasa
Altura 220 mm × Profundidad 112 mm
SHOWCASE
// Vídeos
¿Desea obtener más información sobre la serie CS1000?
Descargue el catálogo de la serie CS1000 para obtener información completa del producto y todas las especificaciones técnicas.
